順平職教中心采購一批機械裝調實訓平臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下順平職教中心采購一批機械裝調實訓平臺。這樣能對用戶選型有非常大的幫助。

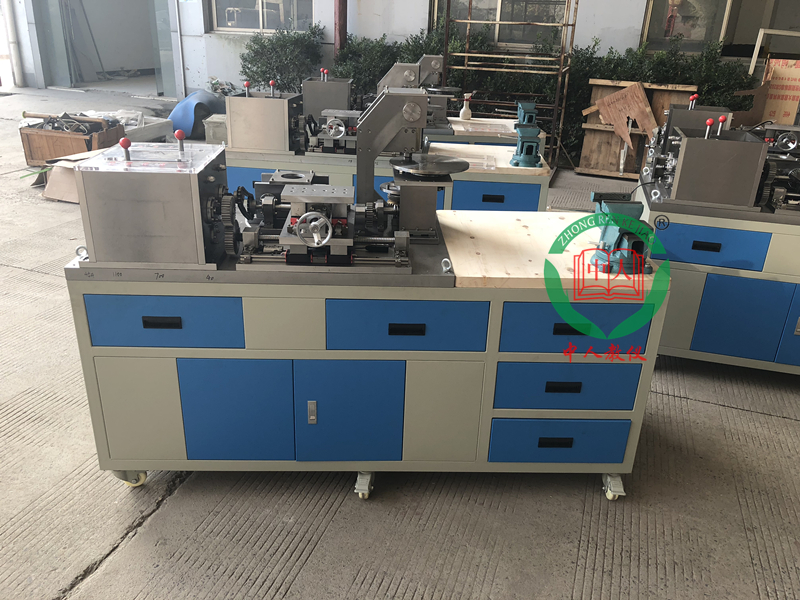

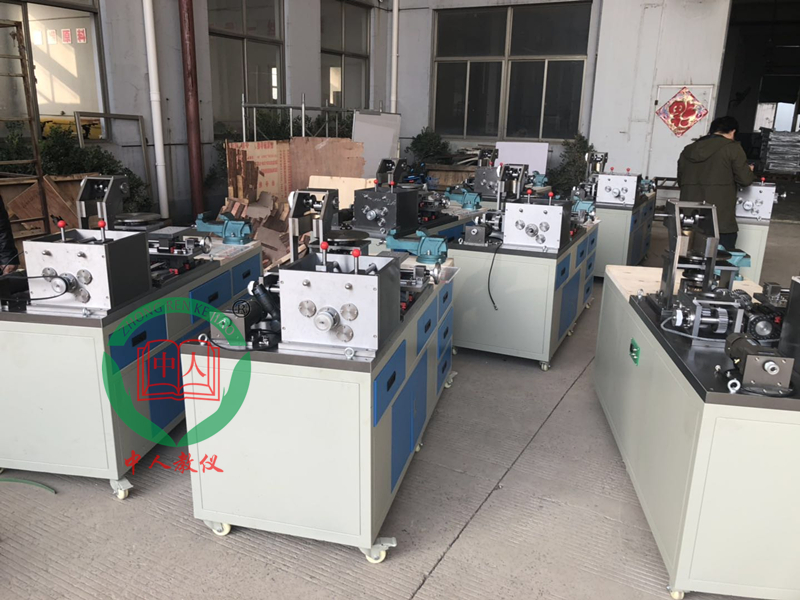

順平職教中心采購一批機械裝調實訓平臺

機械裝調實訓平臺技術性能

輸入電源：?jiǎn)蜗嗳€～220V±10%50Hz

交流減速電機1臺：額定功率90W，減速比1:25

設備應由以下模塊組成：

1.實訓臺采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成；機械裝調區域采用鑄件操作臺面。

2.機械傳動機構配置交流減速電機、調速器、電源控制箱等。電源控制箱帶有調速電機電源接口，行程開關接口。

3.多級變速箱由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等組成。

4.二維工作臺主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能。

5.齒輪減速器主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成，可完成減速器的裝配工藝實訓。主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。

6.間歇回轉工作臺具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用有機玻璃防護。可完成多級變速箱的裝配工藝實訓，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。還可監控虛擬控制器輸入/輸出狀態，當部件卡住時可使用復位功能復位。軟件具有分步式教學功能，從易到難教學。

7.沖床機構主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬，可完成沖床機構的裝配工藝實訓。

8.動力源主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。分上下兩層，上層手動控制，下層由多級變速箱經齒輪傳動控制，通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。

設備應可完成以下實訓項目：

項目一鉗工基本操作技能實訓

任務二銼削技能訓練任務一劃線技能訓練

任務三鋸削技能訓練任務四鉆削技能訓練

任務五攻、套螺紋技能訓練任務六刮削技能訓練

項目二變速箱的裝配與調整

根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪組、箱體等的裝配與調整。

項目三減速器的裝配與調整

根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。

項目四沖床機構的裝配與調整

根據裝配圖及裝配工藝要求，完成沖床機構的裝配與調整。

項目五間歇回轉工作臺的裝配與調整
