透明液壓傳動實訓設備
您的當前位置:仿真電梯模型 >> 技術資訊
    技術標題:[液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備]

    液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備是專門為用戶解決疑難問題的,非常具有代表性,在客戶進行產品選型前,我們一般建議用戶先看下液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備。這樣能對用戶選型有非常大的幫助。

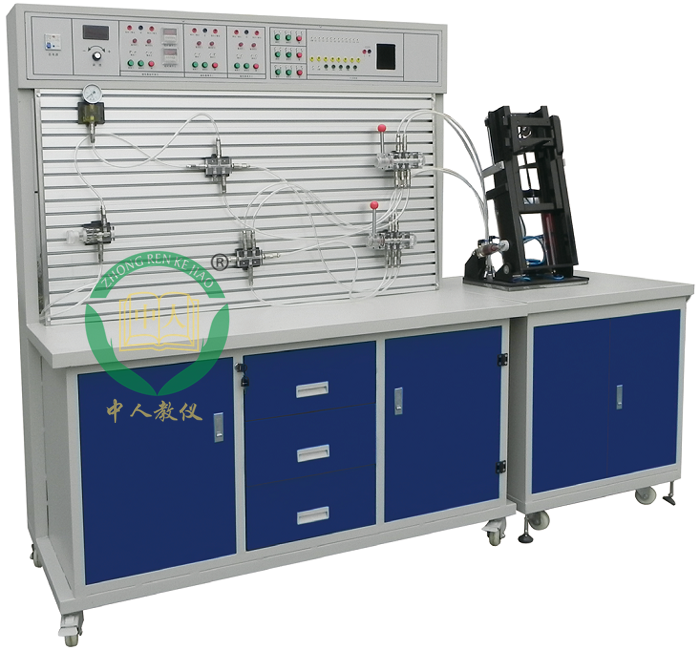

    液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備

    叉車是工業搬運車輛,是指對成件托盤貨物進行裝卸、堆垛和短距離運輸作業的各種輪式搬運車輛。

    一、液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備基本參數:
    1、 實驗臺外形尺寸:1500×700×1800mm(長×寬×高)
    2、 演示臺外形尺寸:700×700×1330mm(長×寬×高)
    3、電源:220V  50Hz   (市電)
    4、液壓實驗泵站500×350×300mm(長×寬×高)
    5、工作電源:AC:220V  永磁調速電機,調速范圍: 0-1500轉/分
    6、安全限速范圍:1-1500轉/分  液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
    7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力:Pmax=1.5Mpa)
    8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

    二、液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備學習目的:
    1) 了解液壓叉車的基本結構
    2) 了解液壓叉車的傳動系統
    3) 學習液壓叉車的液壓系統
    4) 學習液壓叉車的手動控制原理
    5) 學習液壓叉車的自動控制原理

    三、液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備主要特點:
    1)設計的液壓叉車控制教學實驗臺是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學產品,叉車機身采用進口透明有機玻璃制作,耐腐蝕,抗磨性能好,長久不變色,透明直觀,演示效果逼真。
    2) 柜體采用1MM厚的SPCC冷扎板制作,堅固美觀,表面采用中溫磷化防銹漆,靜電噴涂。
    3) 柜體裝有四個萬向輪,方便設備的搬運與拆卸.
    4)控制方式:(1)繼電器控制,(2)PLC控制使用三菱FX1S-20MR。
    四、液壓叉車控制教學實驗臺,透明型液壓叉車控制綜合實訓教學設備可進行實驗內容:
    1、 液壓叉車的動作原理
    1) 上升
    2) 下降
    3) 前傾
    4) 后傾
    2、 液壓傳動的基本回路實驗
    1)用換向閥的換向回路
    2)用“O”型機能換向閥的閉鎖回路
    3)用液控單向閥的閉鎖回路
    4)壓力調定回路
    5)二級壓力回路
    6)用減壓閥的減壓回路
    7)用增壓缸的增壓回路
    8)用換向閥的卸載回路
    9)進油節流調速回路
    10)回油節流調速回路
    11)調速齒輪泵調速回路
    12)調速齒輪泵和調速閥的復合調速回路
    13)流量閥短接的速度換接回路
    14)二次進給回路
    15)用順序閥的順序動作回路
    16)用壓力繼電器的順序動作回路
    17)用電器行程開關的順序動作回路
    18)用行程閥的順序動作回路

    想了解更多的產品信息=》教學設備
